Fire almindelige typer fiberoptiske stik
Ved installation af et helt nyt fiberoptisk netværk skal du tilslutte to fibre sammen med lav signal dæmpning. Typisk er der to måder at forbinde optiske fibre på: fiberoptisk splejsning og brugen af fiberoptiske stik. Fiberoptisk splejsning er en vigtig metode til sammenføjning af to fiberoptiske kabler. Mens du bruger fiberoptiske stik, kan du tilslutte to fibre lettere og hurtigere end splejsning. Generelt er der mange forskellige typer stik til fiberoptisk kabling. Dette indlæg introducerer fire almindelige typer, som er LC-stik, FC-stik, ST-stik og MPO-stik.

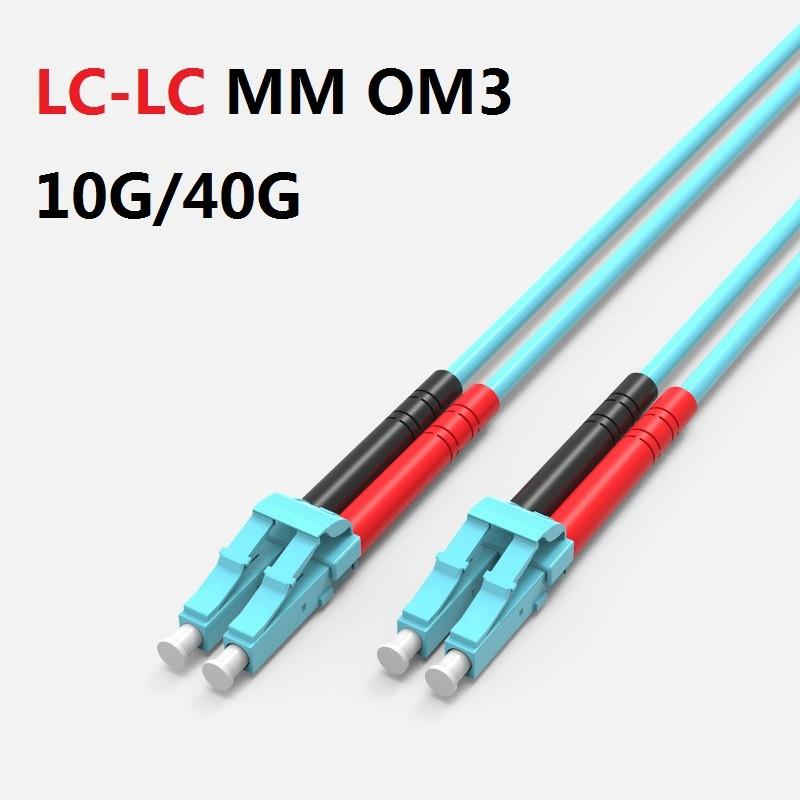

LC (Lucent Connector, Little Connector eller Local Connector) stik er små formfaktor fiberoptiske stik med 1,25 mm ferrules, halvdelen af SC-stikets størrelse. De er standard keramiske rørledninger, som let kan afsluttes med ethvert klæbemiddel. LC-stik er en almindeligt anvendt konnektortype til fiberoptiske patchledninger. Der er mange typer LC fiberoptisk kabel, såsom LC til LC multimode fiberoptisk patch kabel (som vist i det følgende billede) eller LC til LC single mode fiber patch kabel. LC-stik med god ydeevne er yderst foretrukne for single-mode fiberoptiske kabler. Tilgængelige i simplex- og duplexversioner, disse stik indbygger en unik låsemekanisme, der giver stabilitet i systemstativmonteringer. LC-stik har en låsefane. De er klassificeret til 500 parringscykler. Det typiske indsættelsestab for matchede LC-stik er 0,25 dB.
FC (Ferrule Connector eller Fiber Channel) stik er konstrueret med et metalhus og er forniklet. De har 2,5 mm keramiske ferrules og er klassificeret til 500 parringscykler. Disse stik giver ekstremt præcis placering af fiberoptisk kabel med hensyn til transmitterens optiske kildemitter og modtagerens optiske detektor. FC-stik bruges til single-mode og multimode fiberoptiske kabler. De er dækket af TIA connectors intermateability standard FOCIS-4 (TIA-604-4). Indsættelsestabet for matchede FC-stik er 0,25 dB.
ST (Straight Tip) -stik, der anvendes i patchkabler, anvender halvt twist bajonetlåsemekanisme og højkvalitets 2,5 mm zirkoniumharpiksler. De er klassificeret til 500 parringscykler. ST-stik kan hurtigt og nemt indsættes i og fjernes fra et fiberoptisk kabel. ST stik findes i to versioner: ST og ST-II. Disse er tastet og fjederbelastet. Ud over standard single mode og multimode fibre er OM2 og OM3 fibre også tilgængelige for disse stik. Det typiske indsættelsestab for matchede ST-stik er 0,25 dB.
MPO (Multi-Fiber Push On) -stik (som vist på det følgende billede), brug tætsluttende tolerance rustfrit stålstifterstifter med elliptisk form. Disse stik er designet til at forbedre optisk signal ydeevne. MPO-stik bruges med single-mode og multimode fiberoptiske kabler. Og de er fremstillet specielt til multifiber båndkabler. MPO-stik kan levere pålidelige forbindelser med høj ydeevne på op til 24 fibre i et lille fodspor. De anvender den præcisionsstøbte NTT-kompatible ferrule, der forbinder fire til 24 fibre ved hjælp af slibet bånd eller robust båndkabel. Det typiske indsættelsestab for matchede MPO-stik er 0,25 dB.
Fiberoptiske stik er de mest anvendte passive optiske komponenter i fiberoptisk transmission, optisk distributionsramme, optiske testinstrumenter og instrumentpaneler. Da der er så mange forskellige slags stik, kan det være overvældende at identificere det bedste stik til din applikation. Typisk vælger den egnede fiberoptiske konnektor til enhver installation ikke kun perfekt ydeevne til dit job, men sparer også tid. Så det er en god idé at tage sig tid til at undersøge dine muligheder, inden du foretager dit stik valg.
