Multimode fiber er et almindeligt valg til at opnå 10 Gbit/s hastighed over afstande, der kræves af LAN-virksomheder og datacenterapplikationer. Der er flere slags multimode fibertyper tilgængelige til højhastighedsnetværksinstallationer, og hver med forskellig rækkevidde og datahastighedskapacitet. Med så mange muligheder kan det være svært at vælge den bedst egnede multimode fiber. OM1 vs OM2 vs OM3 vs OM4 vs OM5, hvad skal du vælge? Du kan få svar i denne artikel.
Hvad er Multimode Fiber?

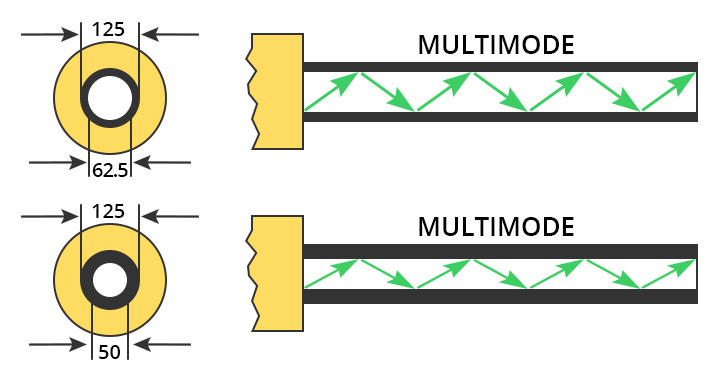

Multimode fiber (MMF) er en slags optisk fiber, der mest bruges til kommunikation over korte afstande, for eksempel inde i en bygning eller til campus. Multimode fiberoptisk kabel har en større kerne, typisk 50 eller 62,5 mikron, der gør det muligt at udbrede flere lystilstande. På grund af dette kan flere data passere gennem multimode fiberkernen på et givet tidspunkt. Den maksimale transmissionsafstand for MMF-kabel er omkring 550m ved en hastighed på 10Git/s. Den kan transmittere længere ved lavere datahastigheder, såsom at gå omkring 2 km ved 100 Mb/s.
Hvor mange typer multimode fiber?

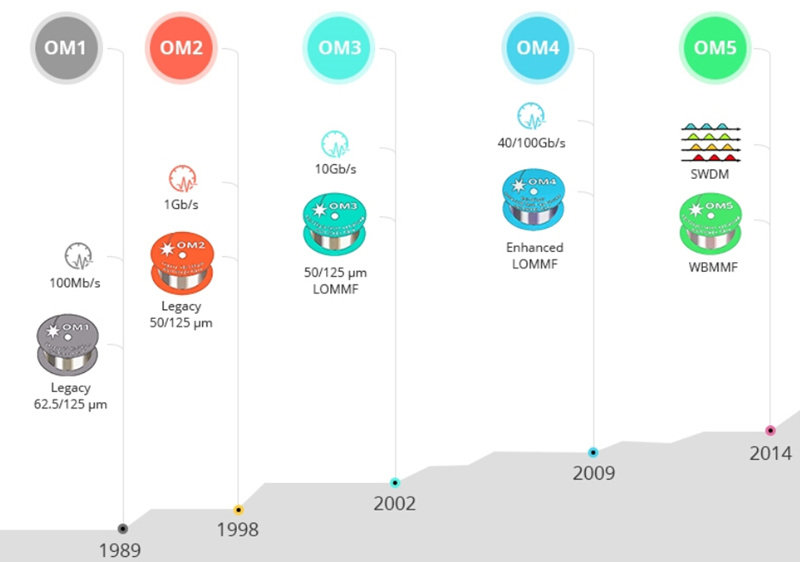

Identificeret af ISO 11801-standarden kan multimode fiberoptiske kabler klassificeres i OM1 fiber, OM2 fiber, OM3 fiber, OM4 fiber og nyligt frigivet OM5 fiber. Den næste del vil sammenligne disse fibre fra siden af kernestørrelse, båndbredde, datahastighed, afstand, farve og optisk kilde i detaljer.
OM1 Fiber
OM1 fiber kommer typisk med en orange jakke og har en kernestørrelse på 62,5 µm. Den kan understøtte 10 Gigabit Ethernet i længder på op til 33 meter. Det bruges mest til 100 Megabit Ethernet-applikationer. Denne type bruger almindeligvis en LED-lyskilde.
OM2 Fiber
Ligeledes kommer OM2 fiber også med en orange jakke og bruger en LED-lyskilde, men med en mindre kernestørrelse på 50 µm. Det understøtter op til 10 Gigabit Ethernet i længder op til 82 meter, men er mere almindeligt brugt til 1 Gigabit Ethernet-applikationer.
OM3 Fiber
OM3 fiber kommer med en aqua farve jakke. Ligesom OM2 er dens kernestørrelse 50 µm, men kablet er optimeret til laserbaseret udstyr. OM3 understøtter 10 Gigabit Ethernet i længder op til 300 meter. Desuden er OM3 i stand til at understøtte 40 Gigabit og 100 Gigabit Ethernet op til 100 meter, dog er 10 Gigabit Ethernet oftest brugt.
OM4 Fiber
OM4 fiber er fuldstændig bagudkompatibel med OM3 fiber og deler den samme karakteristiske aqua jakke. OM4 blev udviklet specifikt til VSCEL lasertransmission og tillader 10 Gig/s linkafstande på op til 550m sammenlignet med 300M med OM3. Og den er i stand til at køre 40/100 GB op til 150 meter ved hjælp af et MPO-stik.
OM5 Fiber
OM5 fiber, også kendt som WBMMF (wideband multimode fiber), er den nyeste type multimode fiber, og den er bagudkompatibel med OM4. Den har samme kernestørrelse som OM2, OM3 og OM4. Farven på OM5 fiberjakken blev valgt som limegrøn. Den er designet og specificeret til at understøtte mindst fire WDM-kanaler med en minimumhastighed på 28 Gbps pr. kanal gennem 850-953 nm-vinduet. Flere detaljer kan findes på: Three Critical Focuses on OM5 Fiber Optic Cable
OM1 vs OM2 vs OM3 vs OM4 vs OM5: Hvad er forskellen?
Den primære skelnen mellem multimode fibre hviler på fysisk forskel. Følgelig fører fysisk forskel til forskellig transmissionsdatahastighed og afstand. Se den følgende video for at lære forskellene mellem OM1, OM2, OM3, OM4 og OM5 multimode fibre.
Fysisk forskel
Fysisk forskel ligger hovedsageligt i diameter, kappefarve, optisk kilde og båndbredde, som er beskrevet i følgende tabel.
| MMF kabeltype | Diameter | Jakke farve | Optisk kilde | Båndbredde |
|---|---|---|---|---|
| OM1 | 62.5/125µm | orange | LYSDIODE | 200MHz*km |
| OM2 | 50/125µm | orange | LYSDIODE | 500MHz*km |
| OM3 | 50/125µm | Aqua | VSCEL | 2000MHz*km |
| OM4 | 50/125µm | Aqua | VSCEL | 4700MHz*km |
| OM5 | 50/125µm | Lime grøn | VSCEL | 28000MHz*km |
Praktisk forskel
Multimode fibre er i stand til at transmittere forskellige afstandsområder ved forskellige datahastigheder. Du kan vælge den bedst egnede i henhold til din aktuelle anvendelse. Den maksimale multimode fiberafstandssammenligning ved forskellige datahastigheder er specificeret nedenfor.
| MMF kategori | Hurtigt Ethernet | 1 GbE | 10 GbE | 40 GbE | 100 GbE |
|---|---|---|---|---|---|
| OM1 | 2000m | 275m | 33m | / | / |
| OM2 | 2000m | 550m | 82m | / | / |
| OM3 | 2000m | / | 300m | 100m | 70m |
| OM4 | 2000m | / | 550m | 150m | 150m |
| OM5 | / | / | 550m | 150m | 150m |
Hvad er forskellene mellem Single Mode og Multimode Fiber?
Teknisk forskel
Kernediameter-single mode fiber har en lille diametral kerne (8,3 til 10 mikron), der tillader kun én lystilstand at forplante sig. Multimode fiberoptisk kabel har en stor diametral kerne (50 til 100 mikron), der tillader flere lystilstande at forplante sig.
Lyskilde-Multimode-enheder bruger normalt en LED eller laser som lyskilde. Mens single-mode-enheder bruger en laser eller laserdiode til at producere lys, der sprøjtes ind i kablet.
Praktisk forskel
Distance-Light rejser en længere afstand inde i single-mode kabel, end det gør inde i multimode. Så multimode fiber er velegnet til kortdistanceapplikationer, hvilket tillader transmissionsafstande på op til omkring 550m ved 10Git/s. Når afstanden er over 550m, foretrækkes single mode fiber.
Pris-Multimode fiber koster normalt mindre end single mode fiber.
Båndbredde-Båndbredden af single-mode er højere end multimode så meget som 100,000 GHz.
Få mere at vide om single mode vs multimode fiber her: Single-mode kabelomkostninger vs multimode kabelomkostninger
Multimode fiberstiktyper
Der er mange multimode fiberkonnektortyper i omløb såsom ST, SC, FC, LC, MU, E2000, MTRJ, SMA, DIN samt MTP & MPO osv. De mest almindeligt anvendte fiberoptiske konnektortyper omfatter ST, SC, FC og LC. Hver enkelt har sine egne fordele, ulemper og muligheder. Så hvad er forskellene, og hvad betyder de for din implementering? Denne tabel med almindelige multimode fiberstik giver et overblik over styrker og svagheder. Få flere detaljer om almindeligt anvendte fiberoptiske stik her: Fiberoptiske stiktyper, marked og installation
| MMF stik | Ferrul størrelse | Typisk indsættelsestab (dB) | Pris (.COM) | Applikationsfunktioner |
|---|---|---|---|---|
| SC | φ2,5 mm keramik | 0.25-0.5 | USD 0,65 | Mainstream, pålidelig, hurtig implementering, arkiveret pasform |
| LC | φ1,25 mm keramik | 0.25-0.5 | USD 0,78 | Høj tæthed, omkostningseffektiv, filet pasform |
| FC | φ2,5 mm keramik | 0.25-0.5 | USD 0,74 | Høj præcision, vibrationsmiljø, felttilpasning |
| ST | φ2,5 mm keramik | 0.25-0.5 | USD 0,61 | Militær, indgivet fit |
Hvad er fordelene ved Multimode Fiber?
Selvom single-mode fiber patch-kabel er fordelagtigt med hensyn til båndbredde og rækkevidde til længere afstande, understøtter multimode fiber nemt de fleste afstande, der kræves til virksomheds- og datacenternetværk til en pris, der er dramatisk mindre end single mode fiber. Desuden har multimode fiberoptisk kabel stadig mange væsentlige fordele.
Multi-user Framework uden tabsinterferens
Multimode fiberfunktioner, der bærer flere signaler på samme tid i samme linje. Det vigtigste er, at den samlede effekt inde i signalerne næsten ikke taber. Netværksbrugeren kan derfor sende mere end én pakke i kablet på samme tid, og al information vil blive leveret til deres destination uden interferens og forblive uændret.
Understøttelse af flere protokoller
Multimode fiber kan understøtte mange dataoverførselsprotokoller, herunder Ethernet, Infiniband og internetprotokoller. Derfor kan man bruge kablet som rygraden i en række applikationer med høj værdi.
Omkostningseffektiv
Med en større fiberkerne og gode justeringstolerancer er multimode fiber og komponenter billigere og nemmere at arbejde med andre optiske komponenter som fiberstik og fiberadapter, og multimode patch-kabler er billigere at betjene, installere og vedligeholde end single mode fiber kabler.
Konklusion
På grund af sin høje kapacitet og pålidelighed bruges multimode fiber normalt til rygradanvendelser i bygninger. Generelt er mmf-kabel fortsat det mest omkostningseffektive valg til virksomheds- og datacenterapplikationer op til 500-600-meterområdet. Men det er ikke til at sige, at vi kan erstatte single mode fiber med multimode fiberkabel, med hensyn til om man skal vælge en single mode fiber patch ledning eller multimode patch ledning, det hele afhænger af applikationer, som du har brug for, transmissionsafstand, der skal tilbagelægges samt det samlede budget tilladt.
