I optisk kommunikation er duplex og parallelle optiske links to af de mest udbredte kabelskonstruktioner. Dette indlæg vil diskutere nogle specifikke forbindelsesløsninger ved hjælp af 2-fiber duplex og 8-fiber / 20-fiber parallelle fiberoptiske moduler.
En duplex-forbindelse opnås ved anvendelse af to fibre. Det mest almindeligt anvendte stik er duplex LC. TIA-standarden definerer to typer duplex-fiber-patch-kabler afsluttet med duplex LC-stik for at afslutte en end-to-end fiber-duplex-forbindelse: A-til-A patch-kabel (en tværversion) og A-til-B patch-kabel (en lige version). I denne artikel er LC til LC duplexkabler, vi bruger, alle A-til-B patch kabler. Det betyder, at det optiske signal transmitteres på B-stikket og modtages på A-stikket.
Figur 1: to typer fiber patch-kabler
En parallel forbindelse opnås ved at kombinere to eller flere kanaler. Parallelle optiske forbindelser kan opnås ved at bruge otte fibre (4 fibre til Tx og 4 fibre til Rx), tyve fibre (10 fibre til Tx og 10 fibre til Rx) eller fireogtyve fibre (12 fibre til Tx og 12 fibre til Rx) ). For at opnå et optisk link med 8 fibre er standardkablerne en 12-fiber bagagerum med et MTP-stik (12-fiber stik). Det følger polaritetsskemaet Type B. Forbindelsestypen og indretningen af fibrene er vist i figur 2.

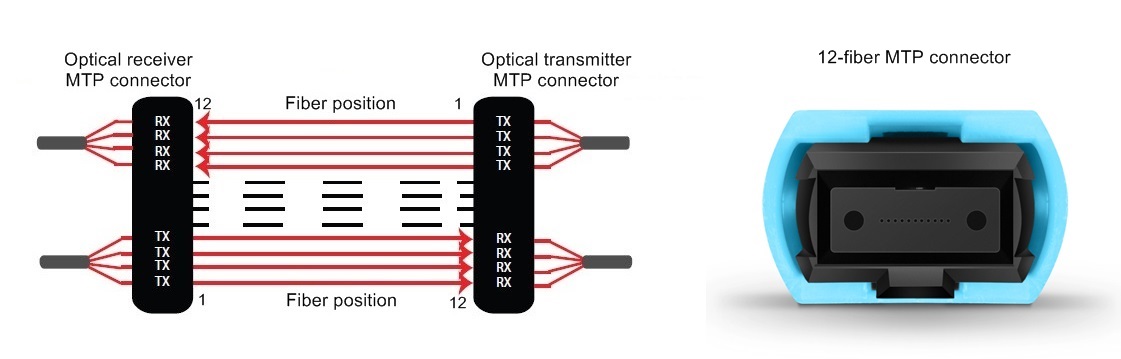

Figur 2: parallel fiber (8-fiber) optisk transmission
For at opnå en 20-fiber parallel optisk forbindelse bruges et parallelt 24-fiber MTP-stik. Dens fiberjustering og forbindelsestype er vist i figur 3.
Vi diskuterer de emner, der kræves for at forbinde to duplex-modtagere i denne del. Disse duplexprotokoller med 2 fiber inkluderer, men ikke begrænset til: 10GBASE-SR, 10GBASE-LR, 10GBASE-ER, 40GBASE-BiDi, 40GBASE-LR4, 40GBASE-LRL4, 40GBASE-UNIV, 40GBASE-FR, 100GBASE-LR4, 100GBASE- ER4, 100GBASE-CWDM4, 100GBASE-BiDi, 1GFC, 2GFC, 4GFC, 8GFC, 16GFC, 32GFC.
Når du direkte tilslutter to duplex SFP + transceivere, kræves der et patchkabel af A-til-B-type. Denne type direkte tilslutning foreslås kun at blive brugt inden for en given række af stativer / skabe. Figur 4 viser to SFP +, der er forbundet med et LC til LC duplex patchkabel.
Figur 4: 2-fiber til 2-fiber direkte forbindelse
Følgende figur er en sammenkobling for to duplex-transceivere. Et 8-fiber MTP-trunk-kabel er indsat med 8-fiber MTP-LC breakout-moduler forbundet til enden af bagagerummet. Det skal bemærkes, at polariteten skal opretholdes under transmissionen. Og fastgjorte stik skal placeres med ikke-fastgjorte enheder. Struktureret kabling giver mulighed for lettere bevægelser, tilføjelser og ændringer (MAC'er). Figur 5 illustrerer denne løsning.
Figur 5: 2-fiber til 2-fiber interconnect (1)
| Vare | Beskrivelse |
| 1 | LC til LC duplex kabel(SMF / MMF) |
| 2 | MTP-8 til duplex LC-breakout-modul (fastgjort) |
| 3 | 8 fibre MTP trunk kabel (ikke fastgjort) |
Figur 6 er også en interconnect-løsning til SFP + transceivere, men på højre side anvendes i stedet et 8-fiber MTP til 4 x LC selekabel og et MTP adapter panel. Denne løsning fungerer bedst, når der kræves forbindelse til højkontaktkontakt.
Figur 6: 2-fiber til 2-fiber interconnect (2)
| Vare | Beskrivelse |
| 1 | LC til LC duplex kabel(SMF / MMF) |
| 2 | MTP-8 til duplex LC-breakout-modul (fastgjort) |
| 3 | 8 fibre MTP trunk kabel (ikke fastgjort) |
| 4 | 96 fibre MTP adapterpanel (8 port) |
| 5 | 8 fibre MTP (ikke fastgjort) til duplex 4 x LC-selekabel |
Denne løsning er en duplex-krydsforbindelse. Det giver mulighed for at lappe al patchning i hoveddistributionsområdet (MDA) med maksimal fleksibilitet for port-til-port-forbindelse. Figur 7 illustrerer tværbindingsløsningen til dupleksforbindelse.
Figur 7: 2-fiber til 2-fiber krydsforbindelse
| Vare | Beskrivelse |
| 1 | LC til LC duplex kabel (SMF / MMF) |
| 2 | MTP-8 til duplex LC-breakout-modul (fastgjort) |
| 3 | 8 fibre MTP trunk-kabel(ikke fastgjort) |
Vi vil diskutere emner, der er nødvendige for at forbinde to parallelle (8-fiber- eller 20-fiber) transceivere i denne del. Disse protokoller inkluderer, men er ikke begrænset til: 40GBASE-SR4, 40GBASE-xSR4 / cSR4 / eSR4, 40GBASE-PLR4, 40GBASE-PSM4, 100GBASE-SR4, 100GBASE-eSR4, 100GBASE-PSM4, 100GBASE-SR10.
Ved direkte tilslutning af to QSFP + - eller QSFP 28-transceivere er der brug for et 8-fiber MTP-trunk-kabel. For direkte tilslutning af to CFP-transceivere er der behov for et 24-fiber MTP trunk-kabel.
Figur 9 viser en interconnect-løsning til to CFP-moduler (20-fiber). For at bryde ud CFP'erne for at transmittere signalet over en 8-fiber infrastruktur kræves en 1 x 3 breakout sele (24-fiber MTP til tre 8-fiber MTP). For at opnå en sammenkobling til to 8-fiberoptik, kan vi erstatte udbrydningsselen med en 8-fiber MTP (fastgjort) bagagerum og 24-fiber MTP bagagerum med en MTP (ikke fastgjort) bagagerum.
Figur 9: 20-fiber til 20-fiber-forbindelse
| Vare | Beskrivelse |
| 1 | 1 × 3 MTP-kabel til ledningsnet (24-fiber MTP til tre 8-fiber MTP) (fastgjort) |
| 2 | 96 fibre MTP adapterpanel (8 porte) |
| 3 | 24 fibre MTP trunk-kabel, tre ben med 8 fibre(ikke fastgjort) |
Dette indlæg giver en kort introduktion til betydningen af duplex og parallel optisk link og præsenterer nogle forbindelsesløsninger til to duplexoptik eller to parallelle optik. De tilsvarende emner, der bruges i hver løsning, er også angivet. Transmissionsafstanden og arbejdsmiljøet skal tages i betragtning, når hver kableløsning anvendes. Parallelle med duplexforbindelsesløsninger vil blive diskuteret i næste indlæg.
