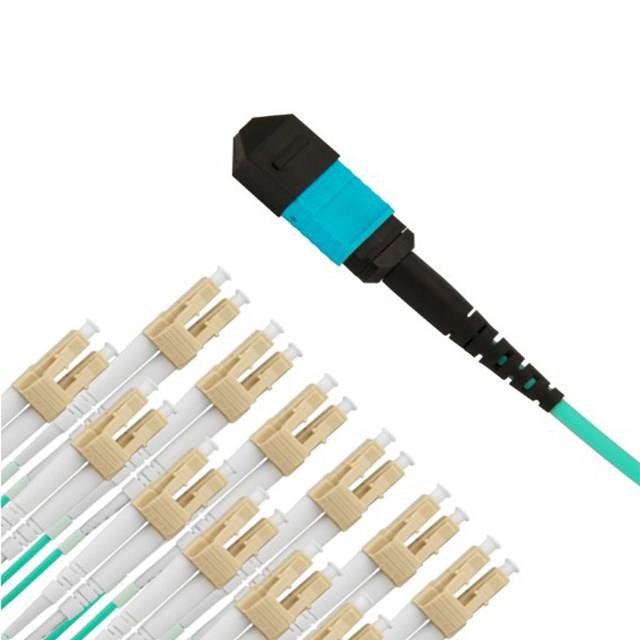

OFNR, lavt indføringstab, kabeldiameter 3,5 mm MPO han til 12 LC Duplex 24 Fibre OS2 9/125 Singlemode
MTP-kabler er dit bedste valg til fibernet med høj tæthed. Den er specielt designet til hurtige ethernet-, fiberkanal-, datacenter- og gigabit-ethernet-applikationer. Dette kabel med 24 fibre bruges til at forbinde (12) SFP+ til et MTP-adapterpanelog MTP trunk. Dette OFNR-kabel er designet og testet til at overholde IEC-60332-1 og IEC-61034..
● Generel konnektorspecifikation:
Parameter | Enkelt-tilstand | Multi-tilstand | |||
Grundlæggende | Fiberstik | FC, SC, LC, ST, MU, MTRJ, MPO | |||
Hylster Endeflade | Personlig computer | UPC | APC | UPC | |
Indføringstab | Mindre end eller lig med 0.2dB | Mindre end eller lig med 0.2dB | Mindre end eller lig med 0.3dB | Mindre end eller lig med 0.3bB | |
Afkasttab | Større end eller lig med 50dB | Større end eller lig med 55dB | Større end eller lig med 60dB | Større end eller lig med 35dB | |
Specifikation af keramisk ferrule | 125.5um koncentricitetsafvigelser: | 127um koncentricitetsafvigelser:<=3um | |||
Egnet fiber | 9/125um | 50/125um, 62,5/125um | |||
End-face geometri | Krumningsradius | 7-25 mm | 5-12 mm | N/A | |
Fiberfremspring | Mindre end eller lig med 50nm | Mindre end eller lig med 100nm | N/A | ||
Fiber under skåret | Mindre end eller lig med 100nm | Mindre end eller lig med 100nm | N/A | ||
Apex forskydning | Mindre end eller lig med 50um | ||||
Mekanisk | Udskiftelighed | Mindre end eller lig med 0.2dB | |||
Salt spray | Mindre end eller lig med 0.1dB | ||||
Dråbe | Mindre end eller lig med 0,2dB(1,5M, 5 dråber) | ||||
Vibration | IL Mindre end eller lig med 0,2dB(550Hz, 1,5mm) | ||||
Gentagelighed | Mindre end eller lig med 0.1dB(1000 gange) | ||||
Holdbarhed | >1000 gange | ||||
Driftstemperatur | -40 grad ~ +85 grad | ||||
● Den grundlæggende opdeling af MTP®-stik:
Type og farve | Indsættelse | Optisk | Drift |
Single-mode MTP® Elite®-stik | {{0}}.10 dB typisk (alle fibre) 0,35 dB maksimum (enkelt fiber)1 | >60 dB (8 graders vinkel poleret)2 | -40 grad til 75 grader |
Single-mode MTP® standardstik | {{0}},25 dB typisk (alle fibre) 0,75 dB maksimum (enkelt fiber)1 | >60 dB (8 graders vinkel poleret)2 | -40 grad til 75 grader |
Multimode MTP® standardstik | {{0}},25 dB Typisk (alle fibre) 0,75 dB Maksimum (enkelt fiber)1,3 | >20 dB (0 grader fladpoleret)2,3 | -40 grad til 75 grader |
1 IL-test i henhold til IEC 61300-3-4; | |||
● Produktordning og sammenkoblingsløsninger:
● MTP® temperaturcyklus ved 1550 nm:
● Betalings- og forsendelsesbetingelser:
► Levering om 7 - 15 hverdage;
► Minimum ordremængde: 1 stk MOQ på anmodning;
► Betalingsbetingelser: L/C, D/A, D/P, T/T, Western Union, Money Gram;
► Forsyningsevne: 5000 stykker pr. måned.
● Høj Densitet MTP® / MPO kabelsystem i Dada Center:
● Bestillingsvejledning:
► 1 ea til individuel statisk fri pose med testrapport;
► Tilpasset stik Forespørges;
► Fanout / Breakout-kabel tilpasset længde;
| Produktbeskrivelse | MTP/F/PC - LC/UPC/DX - OM3 - 12B - B2.0 - 1.5M/0.6M - LSZH - Aqua - A 1 2 3 4 5 6 7 8 9 |
1 - Stik A | MTP/F/PC: MTP Hun, PC polering; MTP/F/APC: MTP Hun, APC polering; |
2 - Stik B | LC/UPC/DX;LC/APC/DX;LC/UPC/SX;LC/APC/SX;LCP/UPC;LCP/APC; |
3 - Fibertilstand | OM1, OM2, OM3, OM4, OS2, G657A1 |
4 - Fiberantal&Type | 12R: 12F bånd; 12BR: 12F Bare Bånd; 12B: 12F Mini Rundt Kabel |
5 - Breakout Type | B2.0: 2.0 fan-out med splittersæt. |
6 - Længde | 1,5M/0.6M: Kabel samlet længde 1.5M, fan-out længde 0.6M osv. |
7 - Kabeljakkematerialer | LSZH/OFNP/OFNR |
8 - Kabeljakke farve | Aqua (OM3, OM4) Orange (OM1, OM2), Gul (SM). |
9 - Polaritet | A: Type A; B: Type B; C: Type C. |
