Jeg har selv været nede i dette kaninhul. Du har brug forMPO kabels til dit datacenter eller netværksopgradering begynder du at søge online, og pludselig drukner du i akronymer-MTP, MPO, Type A, Type B, OM3, OM4, polaritetsmetoder, pin-konfigurationer. Det er meget. Og ærligt talt læste de fleste af "guiderne" derude, som om de var skrevet af en person, der faktisk aldrig har skullet træffe en købsbeslutning under budgetpres.
Så her er aftalen. Jeg vil lede dig igennem, hvad der faktisk betyder noget, når du vælger MPO-kabler. Ikke alt-fordi helt ærligt, nogle af de tekniske detaljer betyder kun noget, hvis du designer telekommunikationsinfrastruktur af militær-kvalitet. For resten af os, der arbejder i almindelige virksomhedsmiljøer eller administrerer standarddatacentre, er visse ting kritiske, og andre ting er bare støj.

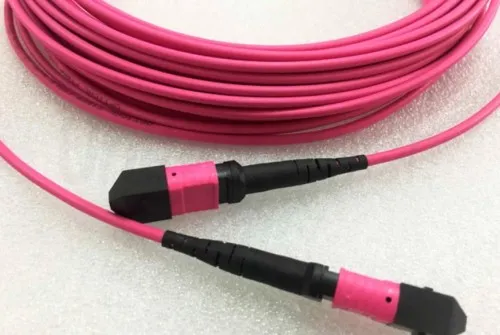

MTP vs MPO Thing (Lad os få det af vejen)
Folk bliver hele tiden forvirrede over det her. MPO står for Multi-Fiber Push-On-det er en stiktype, der er standardiseret af IEC. MTP er dybest set en premium version lavet af US Conec. De er kompatible med hinanden. MTP-stikket har nogle tekniske forbedringer: flydende ferrule-design, elliptiske styrestifter, der reducerer slid gennem tusindvis af parringscyklusser, strammere tolerancer generelt.
Her er mit bud: Hvis budgettet er stramt, og du laver en mindre installation, der ikke vil se konstant omkonfiguration, fungerer standard MPO-stik fint. Men hvis du bygger infrastruktur, der skal holde 10+ år, med teknikere, der jævnligt tilslutter og afbryder stikket? Fjeder til MTP. Holdbarhedsforskellen er reel. Jeg har set standard MPO-stik begynde at vise forringet ydeevne efter måske 200-300 parringscyklusser i nogle tilfælde, mens MTP holder meget længere.
Når det er sagt,-og det er vigtigt,-en velfremstillet MPO-stik fra en velrenommeret leverandør vil overgå en billig MTP-konnektor hver dag. Brand betyder mindre end faktiske kvalitetskontrol- og teststandarder.
Fiberantal: Mere er ikke altid bedre
MPO-stik kommer i forskellige fiberantal: 8, 12, 16, 24, endda op til 72 til specialapplikationer. 12-fiber-konfigurationen har været industriens arbejdshest i årevis, dels fordi den passer fint sammen med duplex LC breakout-applikationer (12 fibre=6 duplex-par).
Men det er her, det bliver interessant. 8-fiber-MPO-kabler har vundet indpas, især til 40G- og 100G-applikationer med paralleloptik. Hvorfor? Fordi 40GBASE-SR4 kun bruger 8 fibre-4 til transmission, 4 til modtagelse. Hvis du køber 12-fiberkabler til disse applikationer, sidder fire af disse fibre bare der og laver ingenting. Du betaler for glas, du ikke bruger.
Hvad skal du egentlig købe?
For 40G/100G switch-for at-skifte backboneforbindelser giver 8-fiberkabler økonomisk mening. Til struktureret kabling, hvor du har brug for fleksibilitet til at bryde ud til LC duplex-forbindelser, giver 12-fiber eller 24-fiber trunkabler dig flere muligheder. 24-fibermuligheden er særlig god, hvis du planlægger 100G eller 400G infrastruktur-400GBASE-SR16 bruger 16 fibre, og har 24 tilgængelige betyder plads til vækst.
Jeg ville ikke gå amok med højt fibertal, medmindre du har en specifik applikation, der kræver dem. Højere tal betyder mere kompleksitet i polaritetsstyring, flere potentielle fejlpunkter og væsentligt højere omkostninger pr. afslutning.
Multimode vs Singlemode: Afstandsspørgsmålet
Denne er faktisk ret ligetil, når du kender dine afstandskrav.
OM3 multimodefår du omkring 100 meter ved 40/100G hastigheder.OM4 multimodeskubber det til omkring 150 meter. Ud over det, ser du på singlemode OS2, som kan køre titusinder af kilometer uden at svede.
Her er det, folk savner: OM4 koster ikke så meget mere end OM3 længere. Prisforskellen er indsnævret betydeligt. Så medmindre du laver en massiv udrulning, hvor omkostningsforskellen løber op i rigtige penge, skal du bare gå til OM4 for multimode-applikationer. Det giver dig plads til fremtidige hastighedsopgraderinger og lidt bedre ydelsesmargener.
For inter-opbygning af forbindelser eller noget, der nærmer sig campus skala, skal du ikke engang tænke på multimode. Singlemode er din eneste realistiske mulighed, og ærligt talt er det alligevel mere fremtidssikret.- Transceiverne koster sikkert mere, men selve fiberinfrastrukturen vil klare de hastigheder, vi kaster på den i en overskuelig fremtid.
Polaritet: Det er her, alle bliver forvirrede
Okay, dyb indånding. Polaritet er nok det mest frustrerende aspekt af MPO-kabelvalg, fordi det er virkelig forvirrende, terminologien er ikke intuitiv, og at få det forkert betyder, at dit link bare... ikke virker.
Det grundlæggende koncept er enkelt: transmitterende fibre i den ene ende skal forbindes for at modtage fibre i den anden ende. TX til RX. I en duplex LC-patchledning er dette trivielt-du vender bare stikket. I et 12-fiber MPO kabel, hvor fiberposition 1 skal kortlægges til den korrekte position i den fjerne ende? Det bliver hurtigt kompliceret.
Type A, Type B, Type C-Hvad er forskellen?
Type A (lige-gennem):Tast op i den ene ende, taste ned i den anden. Fiber 1 forbindes til fiber 1. Enkel, men den vender ikke polariteten af sig selv-du skal bruge kassetter eller patch-kabler for at håndtere TX/RX-justeringen.
Type B (omvendt/crossover):Tast op i begge ender. Fiber 1 forbindes til fiber 12, fiber 2 til fiber 11 og så videre. Dette er den rigtige-til for direkte transceiver-til-transceiverlinks i parallel optik, fordi den automatisk håndterer TX/RX-flip.
Type C (par vendt):Hvert par fibre er byttet - 1 går til 2, 3 går til 4 osv. Helt ærligt? Denne er mindre almindelig nu. Det var populært til duplex-applikationer, men er stort set blevet afløst af Type A og Type B til moderne paralleloptik.
Min ærlige anbefaling
Vælg en polaritetsmetode, og hold dig til den under hele din installation. Blandingsmetoder beder om problemer. De fleste hyperskala- og virksomhedsdatacentre, jeg har set, standardisere på Type B til direkte MPO-til-MPO-forbindelser (som SR4-transceivere) og Type A-trunks med kassetter til struktureret kabling, der bryder ud til LC-dupleks.
Hvis du er usikker, så gå med Type B til paralleloptikapplikationer. Det er vejen til mindst modstand for 40G/100G/400G-implementeringer og eliminerer en masse potentiel hovedpine.
Tabsbudgetter og hvorfor 0,1 dB betyder mere, end du tror
Her er noget, der slår mange førstegangs-MPO-købere: Specifikationer for tab af indsættelse. Standard MPO-stik er typisk vurderet til omkring 0,5 dB maksimalt indsættelsestab. "Low loss" eller "elite" stik bringer det ned til 0,35 dB eller lavere.
Det lyder som en lille forskel, ikke? Men overvej et link med fire forbindelsespunkter-to i hver ende plus to i midten til patching. Med standardstik ser du på op til 2 dB kun fra forbindelser alene. Med stik med lavt-tab, måske 1,4 dB. Denne forskel på 0,6 dB kan være margenen mellem et fungerende 40G-link og et, der giver fejl.
40GBASE-SR4 har et budget for tab af kanalindsættelse på kun 1,5 dB over 150 meter OM4. Det er stramt. Virkelig stramt. Når først du tager højde for fiberdæmpning (ca. 0,003 dB pr. meter ved 850nm), spiser stiktab det meste af det, der er tilbage.
Nederste linje:For alt 40G eller derover, skal du ikke betale for stikkvalitet. Konnektorer med lavt-tab er prisen værd. Test dine kabler, og bekræft indføringstab før implementering-TIA-568.3-D angiver maksimalt 0,3 dB for testreferencekabler, og dine produktionskabler bør testes i forhold til lignende standarder.
Jakkevurderinger: OFNP, OFNR, LSZH
Dette er faktisk ret simpelt, når du kender reglerne.
Plenum-bedømt (OFNP): Påkrævet til luft-håndteringsrum som faldlofter og hævede gulve. De fleste datacenterinstallationer har brug for dette. Det er dyrere, men kan ikke-forhandles, hvis koden kræver det.
Riser-vurderet (OFNR): Fin til lodrette løb mellem etager, der ikke er i plenumrum. Billigere end OFNP.
LSZH (Low Smoke Zero Halogen): Almindelig i europæiske installationer og overalt med strenge brandsikkerhedskrav. Afgiver ikke giftige dampe ved brænding. Hvis du er i et land, der følger IEC-standarder i stedet for NEC, er det sandsynligvis det, du ønsker.
Tjek dine lokale regler og bygningskrav, før du bestiller. Hvis du tager fejl, kan det betyde, at det er en dyr fejl at rive ud og udskifte kabel-.
Et hurtigt ord om køn
MPO-stik kommer i han (med ben) og hun (uden ben). Udstyrsporte-som dem på transceivere-er altid hankøn. Så ethvert kabel, der tilsluttes direkte til udstyr, skal have et hunstik i den ende.
Trunk-kabler er typisk han-til-han med hunadaptere eller kassetter i midten. Dette beskytter de dyre transceiverstifter mod beskadigelse. Den sidste ting, du vil, er at knække stifterne på en transceiver til $500, fordi nogen trak et kabel forkert.
Tænk gennem din forbindelsessti: transceiver (han) → patchkabel (hun) → adapterpanel → trunkkabel (han-til-han) → adapterpanel → patchkabel (hun) → transceiver (han). At få køn forkert overalt i den kæde betyder, at tingene ikke hænger sammen.
Valg af leverandør
Jeg vil ikke nævne navne her, men her er hvad du skal kigge efter:
Test rapporter.Enhver velrenommeret producent vil levere testdata for tab af indføring for hvert kabel. Hvis de ikke kan eller vil, så gå væk.
Certificeringer.Se efter overholdelse af TIA-, IEC- og ISO-standarder. AS9100D-certificering angiver kvalitetskontrol på fly--niveau. ITAR-certificering er vigtig, hvis du er i forsvarsrelaterede-industrier.
US Conec MTP komponenter.Hvis de annoncerer for MTP-stik, skal du kontrollere, at de faktisk bruger ægte amerikanske Conec-dele og ikke generiske MPO-stik med vildledende mærkning.
Brugerdefinerede muligheder.At kunne bestille nøjagtige længder og specifikke konfigurationer (fiberantal, polaritet, stiktype) sparer tid og penge i forhold til at købe standardlængder og håndtere overskydende kabel.
Garanti og support.Gode leverandører står bag deres produkter. Hvis noget ankommer beskadiget eller fejler for tidligt, vil du gerne have en virksomhed, der gør det rigtigt uden kamp.
Så hvad skal du egentlig købe?
Lad mig lige komme i gang med en praktisk vejledning:
For 40G/100G backbone-links under 100 m:8-fiber eller 12-fiber OM4 Type B-kabler med lavt tabs MTP-stik. Hun på udstyrsvendte ender.
Til struktureret kabling med LC-udbrud:12-fiber eller 24-fiber OM4 Type A stamkabler med tilsvarende MPO-kassetter. Dette giver dig fleksibilitet til at betjene duplex-applikationer og samtidig bevare en ren, overskuelig infrastruktur.
For forbindelser til campus eller mellem-bygninger:Singlemode OS2. Overvej ikke engang multimode for disse afstande. Planlæg for APC polering, hvis du laver noget bølgelængde-multiplekset.
Til fremtidig-korrektur:Gå med 24-fiber kufferter, hvor det er muligt. De trinvise omkostninger nu er langt billigere end at trække nyt kabel senere, når du skal understøtte 400G eller 800G.
MPO-kabelmarkedet er blevet markant modnet i løbet af de sidste par år. Kvaliteten er steget, mens priserne er faldet. Den største risiko er nu ikke at købe et dårligt kabel-det er at købe den forkerte konfiguration til din specifikke applikation. Tag dig tid til at kortlægge dine tilslutningsbehov, forstå dine hastighedskrav, og planlæg for mindst én teknologigeneration frem. Den kabelinfrastruktur, du installerer i dag, bør tjene dig i 15-20 år. Få det til at tælle.
Og hey, hvis du stadig er usikker efter alt dette? Ring til en leverandørs ingeniørteam og stil spørgsmål. De gode hjælper dig med at specificere den rigtige løsning. Dem, der bare vil presse produktet... ja, det finder du ud af ret hurtigt.
