De enheder, der bruges ioptisk fiberkommunikationssystemer kan opdeles i to kategorier: aktive enheder og passive enheder. Der er en proces med fotoelektrisk energikonvertering inde i aktive enheder, mens dem uden denne funktion kaldes passive enheder.
Optiske passive enheder er energi-forbrugende optiske enheder med mange typer og forskellige funktioner.
Passive optiske enheder kan opdeles i to kategorier: forbindelseskomponenter og funktionelle komponenter: forbindelseskomponenter omfatter forskellige optiske konnektorer, som bruges til at forbinde optiske fibre og optiske fibre, komponenter (udstyr) og optiske fibre, eller komponenter (udstyr) og komponenter (udstyr); Funktionelle komponenter omfatter splittere, koblere, optiske multipleksere/demultipleksere, optiske dæmpere, optiske omskiftere og optiske isolatorer osv., som bruges til opdeling, kobling, multipleksing, dæmpning osv. af lys.
De overordnede krav til passive komponenter i optiske fiberkommunikationssystemer er standardspecifikationer, lavt indføringstab, høj pålidelighed, god repeterbarhed og modstand mod ydre påvirkninger.
fiberoptisk stik
Der er to metoder, der almindeligvis anvendes til at forbinde optiske fibre:
Man kræver, at forbindelsen af to optiske fibre (kabler) er fast og permanent. I optisk kabelkonstruktion, fordi længden af et optisk kabel generelt er inden for 3 km, bruges en fusionssplejser til at fusionere og forbinde to optiske kabler.
Den anden er forbindelsen mellem den optiske fiber og den optiske sender (med pigtail), optisk modtager eller instrument, eller den midlertidige forbindelse med en anden optisk fiber, som kræver brug afoptiske fiberstik. Fiberoptiske stik er komponenter, der er tilbøjelige til at gå i stykker og er også de mest udbredte passive komponenter.
Strukturen af fiberoptisk stik
Tab af fiberoptiske stikÅrsagerne til forbindelsestab kan klassificeres i to kategorier: den ene er det iboende tab forårsaget af optiske fibertolerancer, såsom uoverensstemmelse i fiberkernediameter, brydningsindeks osv., som vist i figur 3-30a; den anden er stikket plus
Eksterne tab forårsaget af værktøjssamling er vist i figur 3-30b. Eksterne tab er ofte dominerende, hvor tab forårsaget af huller og laterale forskydninger tegner sig for en større andel
Modeller og parametre for optiske fiberstik
Almindeligvis brugte fiberoptiske konnektormodeller er FC/PC, FC/APC, SC/PC, SC/APC og ST/PC.
De vigtigste præstationsindikatorer for optiske fiberstik er:
1) Indføringstab: generelt under 0,5dB.
2) Gentagelighed: det vil sige, at ændringen i tab efter hver til- og frakobling én eller flere gange bør generelt være mindre end 0,1 dB.
3) Udskiftelighed: refererer til ændringen i tab, når forskellige ben på det samme optiske fiberstik udskiftes. Det skal være mindre end 0,1 dB.
4) Levetid: det vil sige antallet af stik--og-træktider, der sikrer, at det optiske fiberstik har ovennævnte tabsparametre, generelt bør det være inden for tusind gange over.
5) Temperaturydelse: refererer til ændringen i forbindelsestab inden for et bestemt temperaturområde, generelt mellem -250~+700 grader
Inden for området skal tabsændringen være mindre end eller lig med 0,2dB.
Optisk dæmper
Funktionen af den optiske dæmper er at dæmpe den optiske effekt med en forudbestemt mængde. For eksempel er optiske modtagere meget følsomme over for optisk effektoverbelastning, og indgangseffekten skal styres inden for modtagerens dynamiske område for at forhindre mætning; indgangseffekten af forskellige kanaler foran den optiske forstærker bør afbalanceres for at forhindre, at indgangseffekten af en eller nogle kanaler er for stor, hvilket forårsager optisk forstærkerforstærkningsmætning osv.

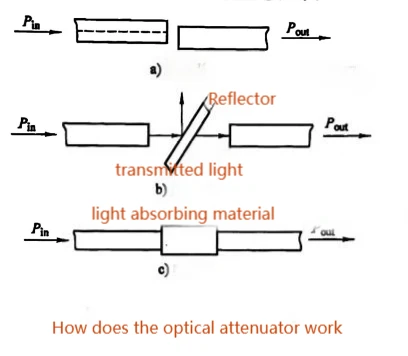

(1) Koblingstype Det ændrer størrelsen af den optiske kobling gennem forskydningen af input- og outputfiberkernerne, hvorved formålet med at ændre dæmpningen opnås, som vist i figur a.
(2) Reflekterende type Ved at ændre reflektorens vinkel styres størrelsen af det transmitterede lys, som vist i figur b.
(3) Absorptionstype: Dæmpningsstykket er lavet af lys-absorberende materiale til at absorbere og transmittere lys, som vist i figur c. Optiske dæmpere kan opdeles i tre typer: fast type, trinvariabel type og kontinuerlig variabel type.
