Ved hjælp af enMPO Optical Power MeterOg en MPO -optisk lyskilde giver dig mulighed for at måle optisk effekttab og sikre korrekt funktion af MPO -fiberoptiske netværk. Her er en trinvis vejledning til, hvordan man bruger dem effektivt:
1. Forståelse af enhederne

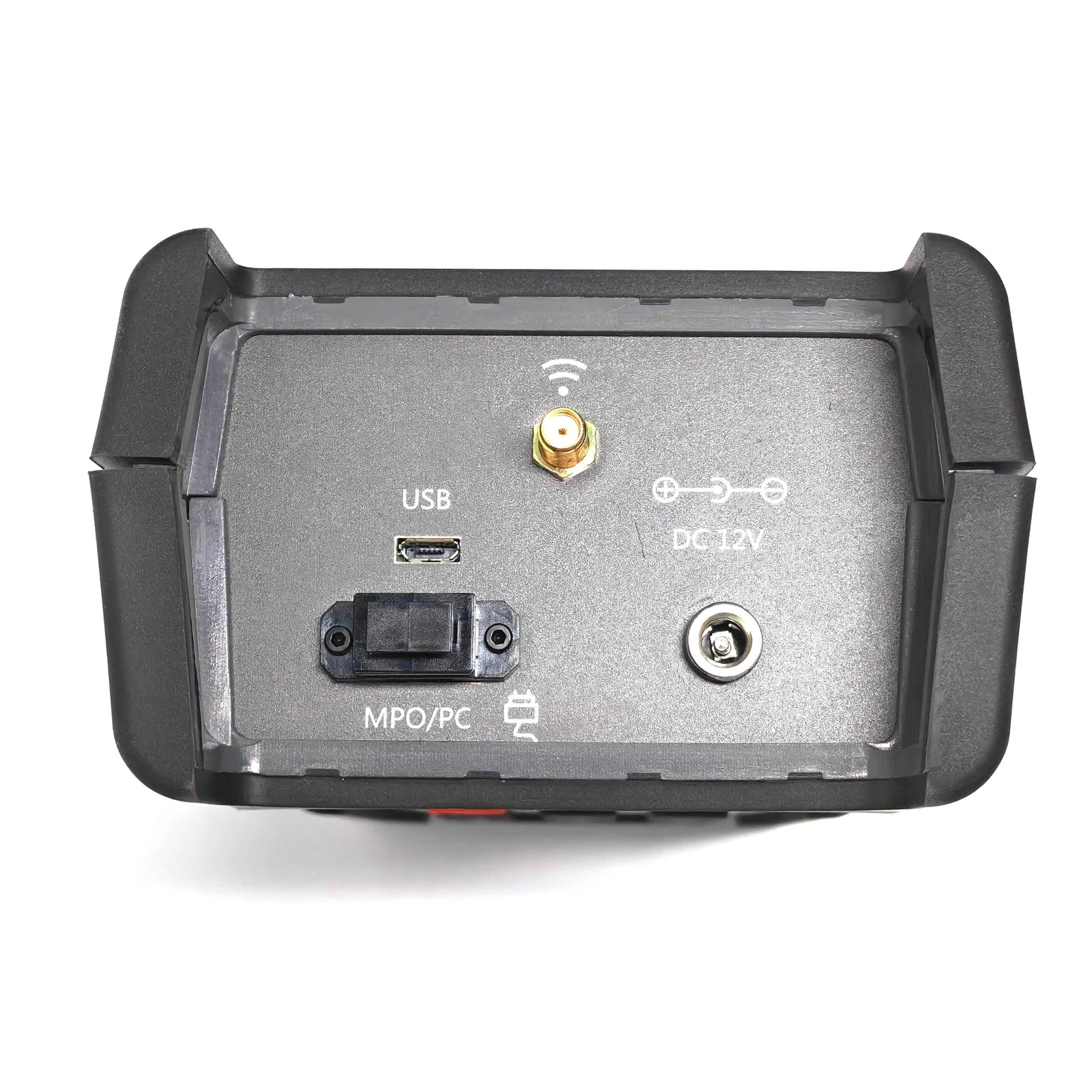

MPO optisk effektmåler: måler det optiske effektniveau ved forskellige bølgelængder og beregner indsættelsestab, når den er parret med en lyskilde.

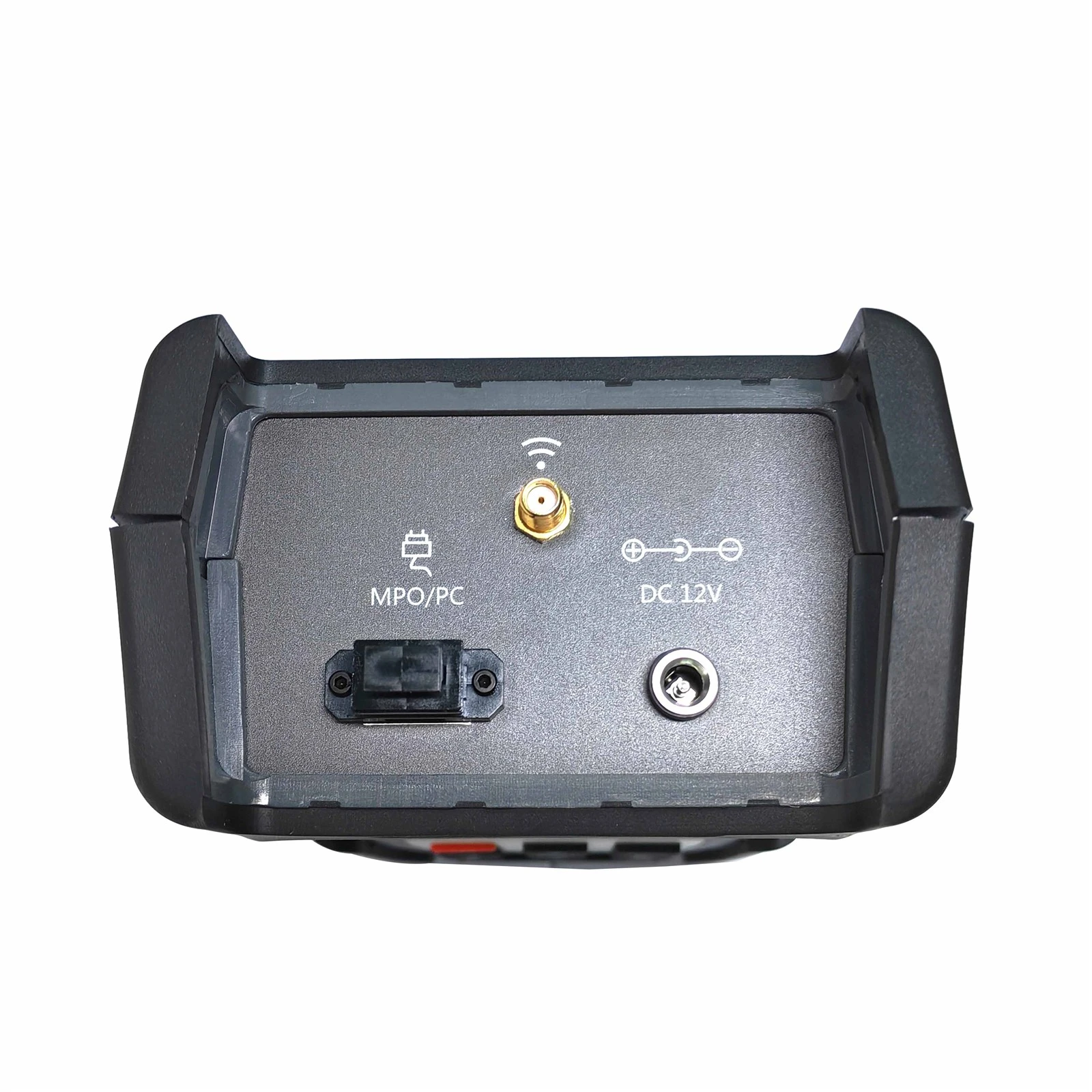

MPO optisk lyskilde: udsender et stabilt optisk signal ved specifikke bølgelængder til test af fiberforbindelser.
2. Opsætning og forberedelse
Trin 1: Sørg for renlighed
Rengør alle MPO -stik ved hjælp af en MPO -rengøringsmiddel til at fjerne støv eller affald.
Brug et MPO -inspektionsomfang til at verificere rene fiberendflader.
Trin 2: Tænd for enhederne
Kraft på både MPO -optisk lyskilde og MPO -optisk effektmåler.
Vælg den relevante bølgelængde (f.eks. 850nm, 1310nm, 1550nm) baseret på fibertypen (multimode eller enkelt-mode).
3. udfører testen
Metode 1: Måling af direkte effekt
Tilslut MPO -fiberkablet til MPO -optisk lyskilde.
Tilslut den anden ende af fiberkablet til MPO -optisk effektmåler.
Kraftmåleren viser den modtagne optiske effekt i DBM.
Sammenlign den målte effekt med de forventede værdier for at sikre korrekt transmission.
Metode 2: Måling af indsættelsestab (IL)
Referencekalibrering:
Tilslut MPO -optisk lyskilde direkte til MPO -optisk effektmåler ved hjælp af en kort reference MPO Patch -ledning.
Indstil strømmåleren til nul henvisning for at etablere en basislinje.
Tilslut MPO Fiber -linket under test:
Frakobl referencepatch -ledningen fra strømmåleren.
Indsæt MPO -linket, der skal testes mellem lyskilde og effektmåler.
Mål tabet:
Kraftmåleren viser nu indsættelsestabet (målt i DB).
Sammenlign med acceptable MPO -fibertabsstandarder (typisk mindre end eller lig med {{0}}. 35dB pr. Forbindelse for SM og mindre end eller lig med 0,5 dB for mm).
4. fortolkning af resultater
Lavt tab (inden for acceptabelt interval) → Fiberforbindelsen er i god stand.
Højt tab (ovenfor acceptabelt interval) → Mulige årsager inkluderer beskidte stik, forkert justering, dårlig splejsning eller beskadiget fiber.
5. Bedste praksis
Rengør altid MPO -stik inden test.
Brug korrekte adaptertyper (MPO -12, MPO -24), der matcher dit system.
Udfør test ved flere bølgelængder, hvis det er nødvendigt.
Gem resultater for dokumentation og fremtidig reference.
